Description des formes et des couleurs utilisées pour représenter les antennes
Sites du réseau propre
Les sites sont représentés par un petit cercle partagé en deux ou trois secteurs représentant les technologies utilisées par Freemobile (3G, 4G & 5G).
Chaque technologie est marquée d’une couleur représentant l’état d’avancement du site pour cette technologie selon les données de l’ANFR et le progrès de la collecte de la communauté RNCmobile :
- Couleur blanche avec hachures grises : la technologie n’est pas prévue,
- Couleur rouge : la technologie est en « projet approuvé » (accord d’implantation par l’ANFR),
- Couleur grise : la technologie est « en service » (ou « techniquement opérationnelle » pour la 5G selon l’ANFR – la mise en service commerciale figure dans les données ARCEP). Toutefois, elle n’a pas été identifiée par la communauté RNCmobile,
- Couleur verte : la technologie est en service et a été identifiée par la communauté sur l’une des fréquences autorisées (voire seulement approuvées),
- Couleur orange (application uniquement) : utilisée pour marquer le site sur lequel le mobile est connecté. Le secteur correspondant à la technologie en cours d’utilisation apparaît en orange.
Exemples :

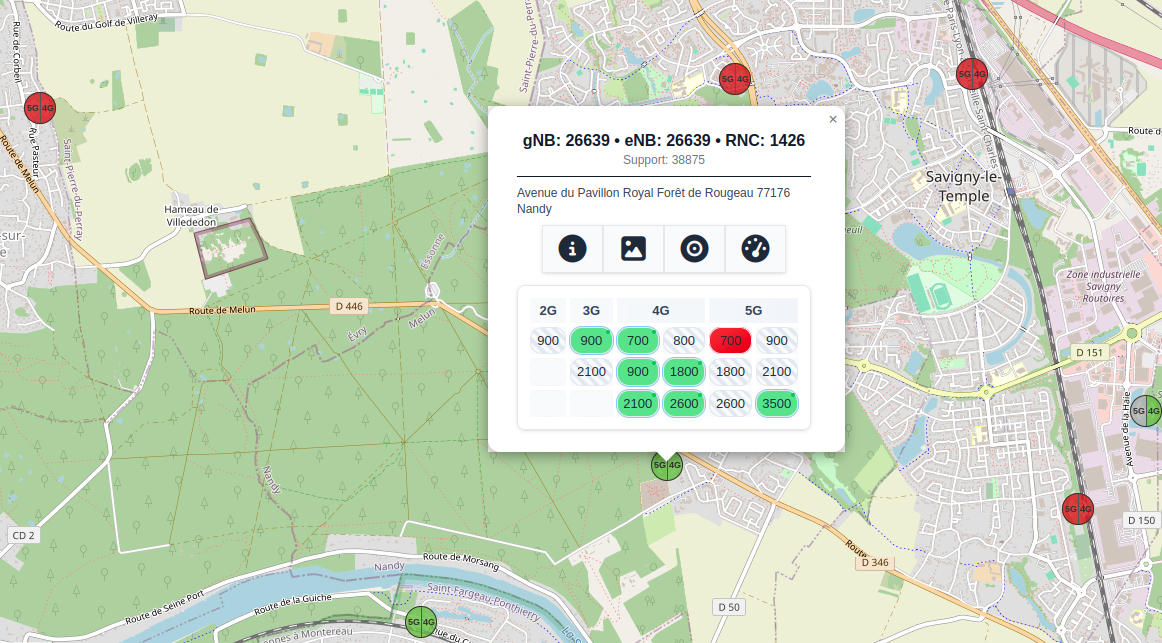

1) Site en service (les gNB/eNB/RNC sont affichés si identifiés)

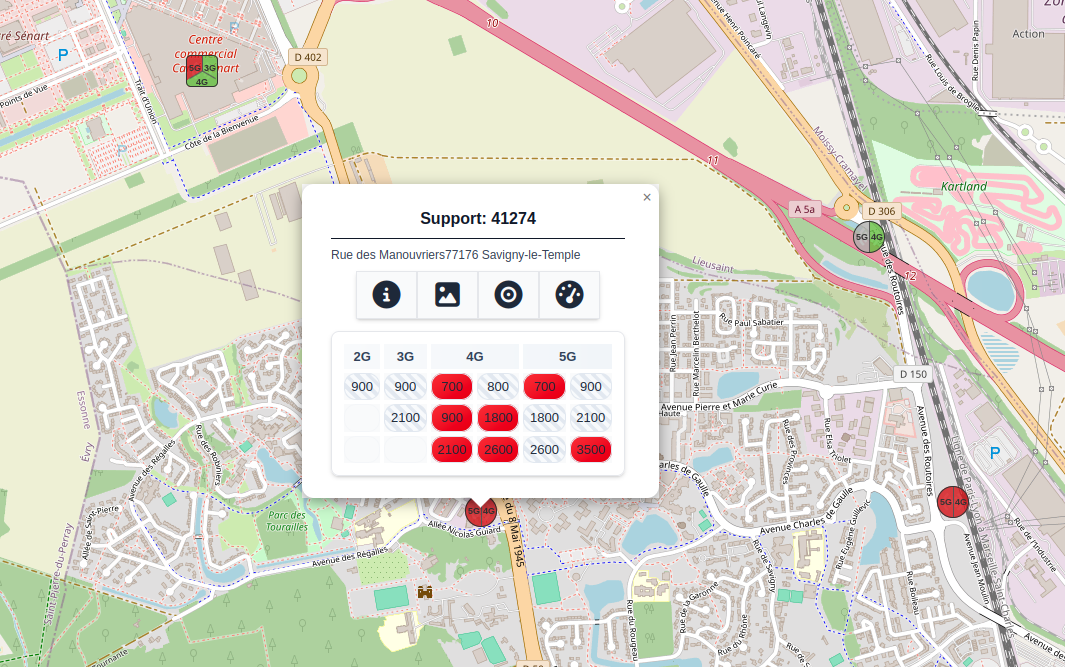

2) Site en projet approuvé (seul l’identifiant RNCmobile du support est affiché en absence d’identification) :
Sites partagés en intérieur de locaux et équipements

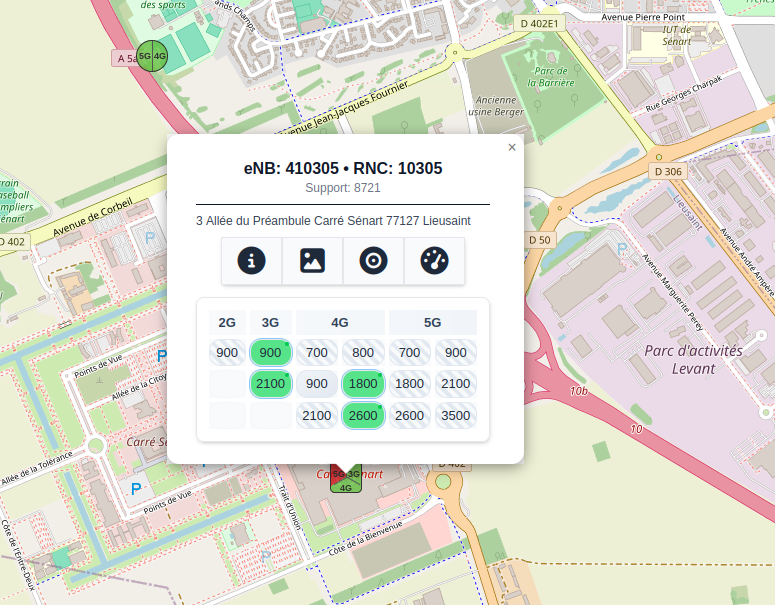

1) Cas des sites déclarés à l’ANFR :
Ils sont représentés par un petit carré partagé en trois secteurs représentant les 3 technologies utilisées (3G, 4G & 5G).
Ces sites étant partagés entre plusieurs opérateurs, ils sont le plus souvent dotés de la 3G. En revanche, ils sont peu nombreux à être dotés de la 5G.
Exemple :

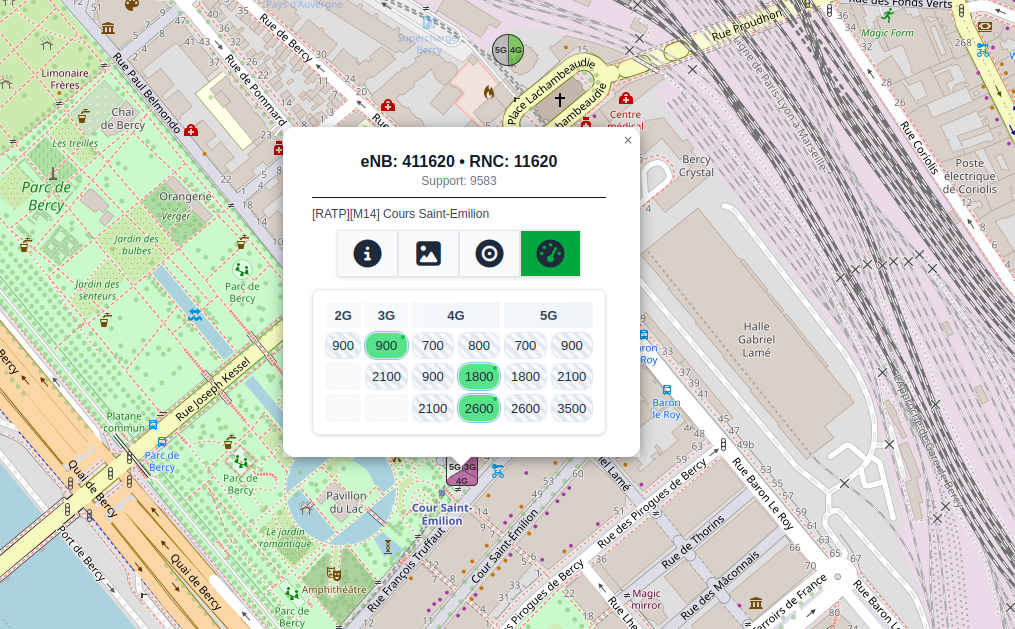

2) Cas des sites non déclarés à l’ANFR (Hors ANFR) :
Il s’agit principalement de sites partagés de puissance d’émission inférieure à 5W.
Ils sont représentés par un petit carré partagé en trois secteurs représentant les 3 technologies utilisées (3G, 4G & 5G).
S’agissant de sites non déclarés à l’ANFR, donc en absence d’informations sur les technologies utilisées, les technologies identifiées sont marquées en mauve, les autres restent en blanc.
Les fréquences du pavé respectent les couleurs habituelles.
Exemple :
Sites en zone blanche
Ils sont représentés par un cercle partagé en deux secteurs représentant les deux technologies utilisées en zone blanche (3G, 4G).
- Couleur blanche : la technologie n’est pas prévue à ce stade,
- Couleur rouge : la technologie est en « projet approuvé »,
- Couleur bleu ciel : la technologie est « en service », mais n’a pas été identifiée par la communauté,
- Couleur bleu foncé : la technologie est « en service » et a été identifiée par la communauté,

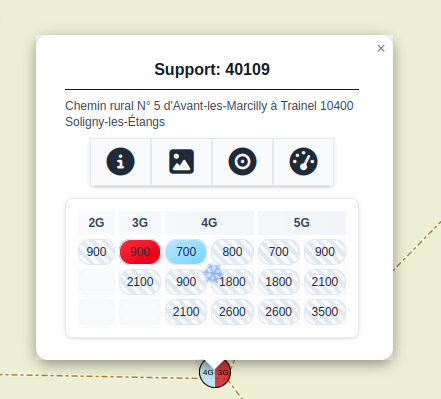

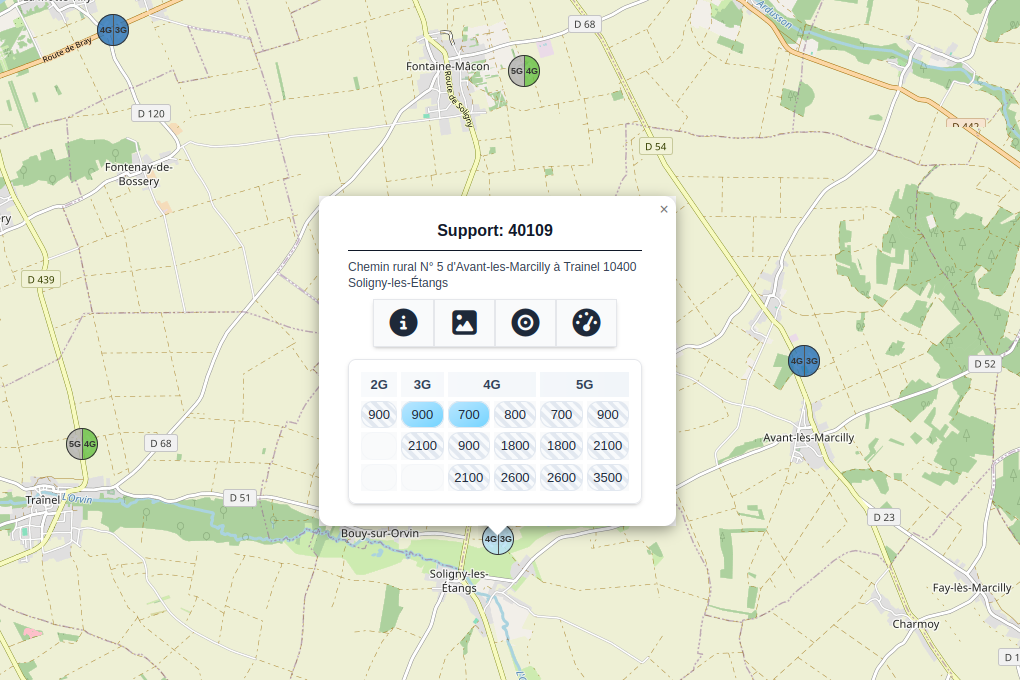

Site non identifié

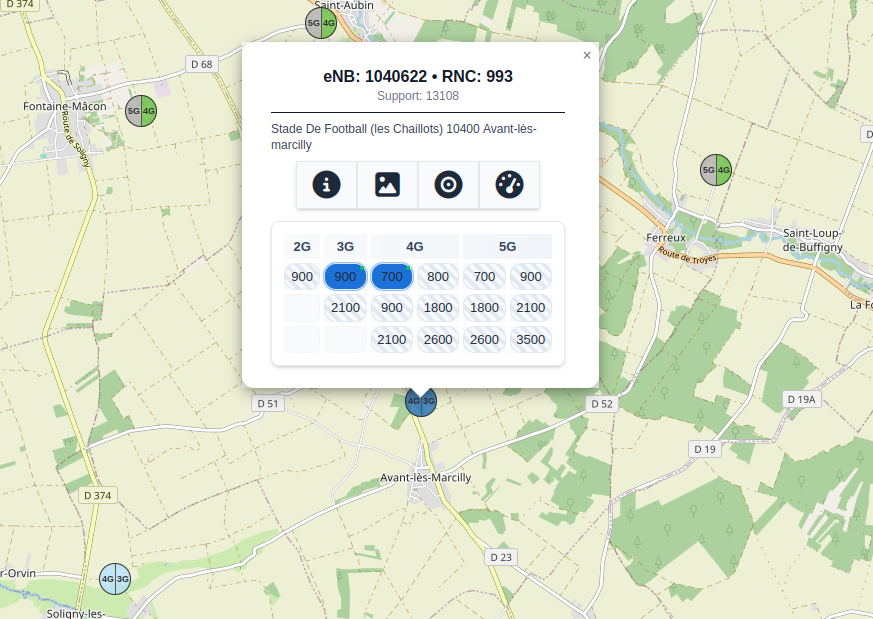

Site identifié
